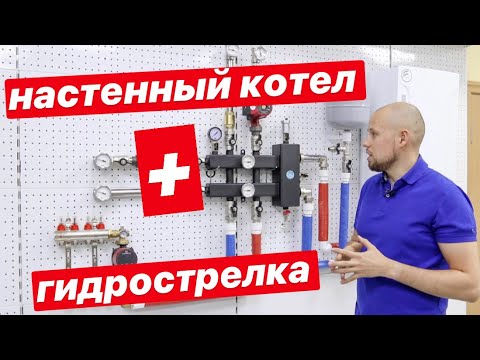

Настенный котел с гидрострелкой, как подключить?

Video Description

Чат сантехников в ТГ: t.me/chatteplores Сайт: https://tr66.ru Спецификация материалов для подключение настенного котла с гидрострелкой: Переходник GF 1"х 1 1/4" нар/вн – 2шт Муфта удлин. 1"х30мм ВН хр. GF – 1шт Муфта удлин. 1"х40мм ВН хр. GF – 1шт Сгон угловой 1"вн/нар GF – 2шт Ниппель GF 1/2" НН ник. – 1шт Кран BG шаровый mini 1/2" Вн/нар арт. 805 – 4шт Воздухоотводчик FA2050 12 прям. – 1шт Гидроразделитель Север М-3 на контура 1 1/4" – 1шт Термометр T63/50 бимет. 0-120 С, D 63 мм, 1/2" WATTS 10005800 (03.01.040) – 6шт Футорка 1/4"х 1/2" вн/нар GF – 1шт Манометр радиальный STOUT д63мм 10 бар SIM-0010-631008 – 1шт Кран BG шаровый амер. 1" ВН бабочка 322-Т – 1шт Кран BG шаровый 1" ВН бабочка 307 – 1шт Насос циркуляционный Grundfos UPS 25-60 180мм 1х230 – 2шт Клапан обратный вертикальный 1" Itap/Stout SVC-0001-000025 Europa желез. Седло – 2шт Бочата нерж. 1 " 500 мм – 2шт Ниппель 1" НН GF – 2шт Тройник перех. 1"х1/2"х1" В GF ник. – 4шт На стрелку мы установили 2 радиаторных контура первый и второй этажи и один контур на смесительный узел теплого пола. Начнем наверное с того какой же трубой подключать гидроразделитель, делать это необходимо трубой кратной выходным патрубкам котла либо трубой большего диаметра, так допустим для нашего котла с ¾ подключением диаметр трубы п/п должен быть 32мм, метало пластик 26мм, нержавейка 22мм. Подключать стрелку необходимо разъемными соединениями, кран в этом случает ставить нет необходимости т.к они стоят на котле. Обычно в гидрострелках имеются 2-3 дополнительных отверстиях на ½ дюйма, в верхнюю точку устанавливается воздухоотводчик т.к одна из функций удаление гидроразделителя удаление воздуха и шлама, а для слива шлама мы установили снизу специальный кран. За счет замедления скорости движения теплоносителя в гс, воздух поднимается вверх через воздухотводчик, а шлам оседает снизу. Сбоку мы установили кран для подпитки, т.к так будет правильнее, что бы при подпитке не поднимать весь шлам который осел снизу. На самом коллекторе установлены 2 термометра, что бы отслеживать температуру подачи и обратки. Так же многие ставят сверху коллектора ставят воздухоотводчик, но в нашем случае в нем нет необходимости т.к это не самая верхняя точка , и все равно воздух будет попадать в контур отопления. На каждые контура устанавливаем шаровые краны с американками, для того что бы отсечь каждый контур если его не надо будет использовать. Насосы устанавливаем на подачу, и сейчас много вопросов возникнет у людей которые считают что насос обязательно должен стоять на обратке, для них отвечу лишь что в паспорте у производителя не указывается куда надо устанавливать насос а если захотите по рассуждать побольше на эту тему готов сделать для вас видео о том куда и как ставить насос. На контура отопления на обратке мы поставили обратные клапана их использовать необходимо только тогда когда планируется отключение хотя бы одного из циркуляционных насосов, что бы рядом стоящий насос не создавал паразитную циркуляцию. Если все насосы будут работать постоянно то в обратных клапанах необходимости нет, балансировка произойдет за счет гидрострелки. Очень часто встречаю изображения где на каждый контур еще устанавливают фильтра грубой очистки, я это не приветствую , т.к они создают дополнительное сопротивление , и требуют регулярного обслуживания. Бывали такие случаи что фильтр забивался и циркуляция в этом контуре останавливалась, что приводило к разморозке этого контура, чаще всего такое может быть в гараже, т.к там вы можете не заметить что радиаторы холодные, хотя в это время котел будет продолжать работать. Так же на каждый контур отопления для удобства поставлии термометры, а на обратке установили бочата из нержавейки которые служат только для эстетики . Очень часто нас спрашивают если устанавливать смесительный узел удаленно от стрелки, надо ли ставить дополнительный насос загрузки смесительного узла. Нет в дополнительном насосе нет необходимости, т.к насос теплого пола сам заберет со стрелки сколько ему надо.
