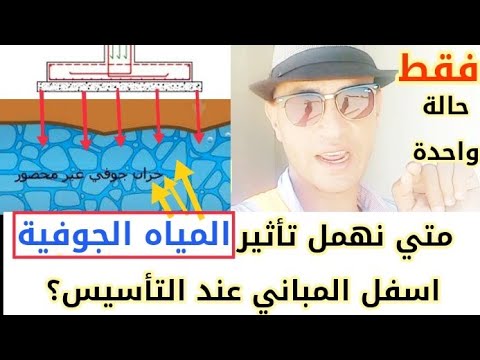

متى نهمل تأثير المياه الجوفية أسفل الأساسات؟ | الحالات التي لا تؤثر فيها المياه الجوفية على القواعد

Video Description

الحالة الوحيدة التي نهمل فيها تأثير المياه الجوفية علاقة تحمل التربة بالمياه الجوفية ثلاث حالات هذا الفيديو يناقش المياه الجوفية اسفل منسوب التاسيس او اعلي منه يتم اخذ نصف قدرة تحمل التربة فقط فلو التربة في الحالة الجافة تتحمل 2 كجم/سم2 نحسب انها تتحمل 1 كجم وعادة القواعد المنفصلة مش هتكون الحل هنلجا الي اللبشة 2- لا تخفض قدرة تحمل التربة عندما يكون منسوب المياه الجوفية على عمق B ( عرض الأساس ) أسفل الأساس . 3- من أجل منسوب متوسط لمنسوب المياه الجوفية يؤخذ التخفيض بالتناسب . توضح الجدولين في الصورة عامل التخفيض من اجل المناسيب المختلفة للمياه الجوفية . وهذه الطريقة من الطرق البسيطة والقديمة وهي سهلة الاستخدام . حيث يضرب عامل التخفيض ( w’) بالحد ½ ᴕ B Nᴕ أي في الحد المتضمن B . أما العامل w فيضرب بالحد ᴕ Df Nq أي في الحد الذي يمثل الحمولة الإضافية .وهناك معادلة عامة لحساب قدرة تحمل التربة , ويمكن أن تبسط الى معادلة ترزاكي ( للأساس مربع الشكل مثلا ) : Qult = w ᴕ Df Nq + ½ w’ ᴕ B Nᴕ + C Nc ( 1.3 ) 4- يقوم عادة مهندس الجيوتكنيك بالتنسيق مع المختبر والمصمم الانشائي اتخاذ الإجراءات اللازمة لهذا التخفيض وادراجه في الحسابات اللازمة . للمهتمين فقط أقل عمق حفر هو 1 متر + 50سم سمك القاعدة وبالتالي لا يقل عمق الحفر عن 1,5 متر. - العلاقة المباشرة بين منسوب التأسيس (منسوب أسفل الأساس) ومنسوب طبقة التربة الصالحة (المنسوب الذي لايجوز التأسيس فوقه) - وهي الطبقة التي تحقق شروط المتانة والاستقرار والثبات والتوازن - إن هذه العلاقة هي التي تحدد شكل التأسيس ضمن الأشكال الرئيسة الثلاثة التالية: 1- التأسيس مباشرة على تربة صالحة: وهناك حالتان رئيستان لهذا الشكل: الثانية-- أن يكون منسوب التأسيس أخفض من منسوب المياه الجوفية : وفي هذه الحال يتم اللجوء إلى إنضاب المياه الجوفية كي تنفذ أعمال التأسيس على تربة جافة ثم يعزل الأساس عند اللزوم عن هذه المياه . ويجري تجفيف التربة وإنضاب المياه الجوفية المتسربة إلى حفرة التأسيس، عندما تكون التربة شديدة النفوذية، بنصب عدد كاف من المضخات نصباً شاقولياً فتقوم بضخ المياه إلى قنوات صرف خاصة طوال مدة تنفيذ الأساسات وعزلها. أما عندما يكون معامل نفوذية التربة ضعيفاً فيتم اللجوء إلى تجفيف التربة بوساطة الآبار الراشحة عن طريق حفر آبار في جوانب حفرة التأسيس تردم بالرمل الخشن لتكوِّن مرشحاً حول قسطل المضخة المثقب وتردم نهاية حفرة الضخ أو حفرة البئر بطبقة كتيمةمن الغضار أو الإسمنت أو تحقن بمحاليل قابلة للتجمد، وتؤلف هذه الطبقة الكتيمة حاجزاً مانعاً ، ومن ثم يتم تخفيض منسوب المياه الجوفية حول كامل الموقع بالضخ من هذه الآبار الراشحة.بعض الحالات الخاصة يكون من الصعب جداً تجفيف التربة وإنضاب المياه الجوفية فيتم اللجوء إلى تنفيذ الأساسات على منسوب التأسيس المغمور بالمياه بوساطة أقماع خاصة تقوم بصب الخرسانة على منسوب التأسيس المحفور والمغمور بالمياه إذ يصب الأساس كاملاً بعد إنزال حديد التسليح في موقعه بإنزال الخرسانة إنزالاً متصلاً من فتحة القمع التي تظل دائماً مملوءة بالخرسانة تجنباً لصعود المياه داخل أنبوب القمع وحدوث انفصال بالماء في بنية الخرسانة. هل تؤثر المياه الجوفية دائمًا على الأساسات؟ 🤔 أم أن هناك حالات يمكن فيها تجاهل تأثيرها تمامًا دون أي خطر على القواعد الخرسانية أو استقرار المبنى؟ 🏗️ في هذا الفيديو ستتعرف على التحليل الهندسي الدقيق لتأثير المياه الجوفية أسفل الأساسات، ومتى يجب أن نقلق منها ومتى يمكننا إهمالها بأمان وفقًا للمعايير الجيوتقنية والتصميمية. 📌 في هذا الفيديو ستتعلم: ✅ الحالات التي يمكن فيها إهمال تأثير المياه الجوفية على التربة والأساسات ✅ متى تصبح المياه الجوفية خطرة على المبنى ✅ العوامل التي تحدد قرار المصمم بين الإهمال أو المعالجة ✅ علاقة نوع التربة (رملية – طينية – مختلطة) بتأثير المياه الجوفية ✅ نصائح ميدانية من واقع المواقع لتفادي مشاكل الهبوط أو الانتفاخ 🎯 الفيديو مهم لكل مهندس مدني أو مقاول أو طالب هندسة يريد أن يفهم العلاقة بين المياه الجوفية وتصميم الأساسات من منظور علمي وعملي في نفس الوقت. #الأساسات #القواعد_الخرسانية #المياه_الجوفية #التربة #CivilEngineering #GeotechnicalEngineering #FoundationDesign #SiteEngineering #Concrete #هندسة_مدنية #BearingCapacity #مشاكل_الأساسات #جسات_التربة #نصائح_هندسية #الفيتك_المهندس_رمضان_فوزي
